NC1200

Finalmente la Hypex rende disponibile per il mercato OEM il famoso NC1200, il top di gamma della serie in classe D con tecnolgia Ncore ad altissime prestazioni. Attualmente considerato uno dei migliori amplificatori digitali presenti sul mercato, capace di esprimere un suono tridimensionale, dettagliato e cristallino ma allo stesso tempo "caldo" come i migliori amplificatori a valvole in classe A. Sino ad oggi questo modulo era venduto e riservato solo ad alcuni blasonati costruttori.  Molto simile come impostazione sonora al fratello minore NC500, se ne differenzia in particolare per la grande capacità di controllo anche con bassi carichi senza alterazione di dinamica. La potenza è elevata ed i livelli di distorsione quasi inesistenti.


- Ouput power: 1200W(2Ω), 700W (4Ω), 400W (8Ω)

- Distorsion THD + N: 0,004% (20Hz<f<20kHz, 4Ω. Pout<PR/2)

- Power Bandwidth typ 20-35Khz

- Frequency Response  0-50Khz  (+0/-3dB. All loads.)

- Voltage Gain 27.8db
- DM Input Impedance 94Kohm
- SNR 128db
- PSRR 80db
- Output noise 20mV
- CMRR 65db all frequency
- Maximum output current: 40A

Sebbene il modulo NC1200 sia provvisto di buffer con impedenza di ingresso di 94Kohm è possibile bypassarlo ed aggiungere una i/o board esterna per migliorare alcuni parametri e modificarne le caratteristiche sonore. A tal fine abbiamo progettato la NCX2.

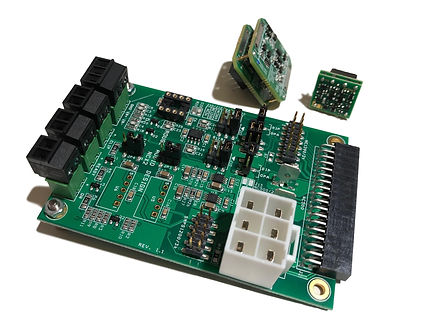

ROUGE NCX2

La nuova NCX2 è la nostra nuova i/o board ad alte prestazioni progettata per i moduli Hypex NC500, NC1200 ed NC2K. Gain: 26dB. Inpedenza di ingresso: 47K.



La NCX2, in default, utilizza sempre nello stadio di buffer gli OPA1612, forse tra i migliori IC's presenti sul mercato per trasparenza e chiarezza sonora (senza aggiunta di colorazione) la cui alimentazione viene fornita dal modulo NC1200 tramite i regolatori di tensione HxR.

La novità, che rende unica la NCX2, è che la stessa è tuttavia predisposta per aggiungere un operazionale a componenti discreti su DIP8. Tale "aggiunta", tuttavia, non fa venir meno l'impostazione di default del circuito ed i suoi componenti di base (OPA1612) in quanto, spostando sulla scheda l'apposito jumper, l'utente può sempre scegliere e selezionare in qualsiasi momento quale operazionale utilizzare tra i due (OPA1612 o quello installato sul dip8).

ALIMENTAZIONI. Per alimentare ogni  modulo amplificatore NC1200 è necessario utilizzare l'apposita PSU switching  Hypex SMPS1200A700.

HYPEX SMPS1200A700 High Line Input Voltage: 190-250Vac, Low Line Input Voltage: 95-130Vac, Output Voltage: 2x85Vdc, Max. Output power at 230Vac: 2x600W into 4 Ohm load, 2x340W into 8 Ohm load,  Switching Frequency: 100kHz

APPLICAZIONI - APPLICATIONS
  • Hi-end mono, stereo and multichannel amps

  • Hi-end home theatre solutions

  • ​Monitor loudspeakers for recording and mastering studios

AMPLIFICATORI BASATI SU QUESTO MODULO
