ALAUDA

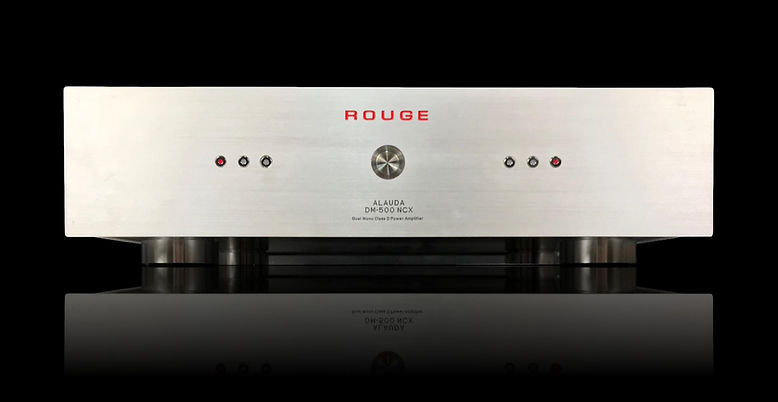

DM-500

DESCRIZIONE



Amplificatore finale dual mono in classe D basato sui moduli Hypex NC500. Grazie a questa tecnologia l'amplificatore è ultra-lineare, ha livelli di rumore e distorsione che sono quasi inesistenti (inferiori anche a quelli tipici delle classi A o A / B di altissima qualità) ed inoltre può gestire i più difficili carichi grazie ad un'impedenza di uscita ultra-bassa. L'alimentazione, di tipo switching, è affidata a due moduli Hypex SMPS1200A700 da 1200W ciascuno. Distribuzione alimentazione interna AC tramite cavo schermato Supra LoRad MKII. Mounting plate + MPAV (su cui vengono installati i moduli amplificatori e le i/o boards). Nuovo chassis interamente in alluminio silver. Piedi in alluminio torniti dal pieno di grandi dimensioni (55mm di diametro).

Si può scegliere tra due versioni:

  • DM 500 HxR con i/o boards Hypex NC500 converter e regolatori di tensione HxR

  • DM 500 NCX con i/o boards Rouge NCX2

Ingressi bilanciati e sbilanciati. Filtro di rete Shaffner. Morsetti diffusori WBT 0708cu o altri WBT a scelta con o senza sovraprezzo.

SPECIFICHE TECHNICHE

- Ouput power: 2x550W(2Ω), 2x700W (4Ω), 2x400W (8Ω)

- Distorsion THD + N: 0,005% (20Hz<f<20kHz, 4Ω. Pout<PR/2)

- Power Bandwidth min. 35Khz

- Frequency Response  0-50Khz  (+0/-3dB. All loads.)

- Voltage Gain:  26 db
- Input Impedance: 47KΩ
- SNR 35db
- PSRR 85db
- Output noise 20mV
- CMRR 65db all frequency
- Maximum output current: 28A

- High Line Input Voltage: 190-250Vac

- Low Line Input Voltage: 95-130Vac

1/6

TELAIO: alluminio anodizzato silver

DIMENSIONI: 430x320x99mm

INGRESSI:  XLR + RCA

USCITE: 4 morsetti WBT 0708cu

FILTRO EMI/RFI: Shaffner

ACCESSORI INCLUSI: cavo di alimentazione standard terminato IEC/SHUKO

2xHYPEX NC500

MODULO AMPLIFICATORE

ROUGE RCB

CONNETTORI XLR/RCA

2xHYPEX SMPS1200A700

ALIMENTAZIONE

SCHAFFNER FN280

FILTRO EMI/RFI

WBT 0708cu

MORSETTI

VDH CS 12 HF

CABLAGGIO POTENZA

ALAUDA DM-500 HxR

€ 1.485,00Prezzo

Versione HxRLa versione base dell'Alauda DM-500 è equipaggiata dalle i/o boards Hypex implementate con l'aggiunta dei regolatori di tensione audiofili HPN ed HRN (in sostituzione degli LDO). Lo stadio di buffer utilizza gli op-amp LM4562.

Il frontale dell'amplificatore ha 2 leds per monitorare il funzionamento di ogni canale. Tasto di accensione sul pannello posteriore.

LA I/O BOARD DI BASE IMPLEMENTATA

NC500 CONVERTER + HxR

Questa i/o board prodotta dalla Hypex ha il pregio di non apportare alcuna colorazione al segnale audio. Gain: 26dB. Impedenza d'ingresso: 47Kohm.

L'aggiunta dei regolatori di tensione HxR apporta i seguenti miglioramenti:

  • rumore ultra basso

  • banda passante maggiore

  • eccellente CMRR

  • bassa impedenza di uscita indipendente dal carico

ALAUDA DM-500 NCX

€ 1.890,00Prezzo

Versione NCXLa versione ad alte prestazioni dell'Alauda DM-500 è equipaggiata con le i/o boards Rouge NCX2. Lo stadio di buffer utilizza di base gli amplificatori operazionali OPA1612 ma è possibile aggiungervi un operazione duale a componenti discreti, come lo SPARKOS o il SONIC IMAGERY. L'operazione è semplice e può essere effettuata post vendita anche direttamente dall'utente in quanto non richiede saldature ma solo lo spostamento di un jumper. La NCX2 è inoltre predisposta per i regolatori di tensione HxR.

Il frontale dell'amplificatore ha 6 leds con la funzione di monitorare, per ogni canale, quando l'amplificatore è acceso, quando è pronto per la riproduzione musicale e quando va in clipping. Tasto di accensione sul pannello anteriore o posteriore.

La novità, che rende unica la NCX2, è che la stessa è tuttavia predisposta per aggiungere un operazionale a componenti discreti su DIP8 ed i regolatori di tensione audiofili Hypex HxR. Tale "aggiunta", tuttavia, non fa venir meno l'impostazione di default del circuito ed i suoi componenti di base (OPA1612 + TI TPS7) in quanto, spostando sulla scheda gli appositi jumpers, l'utente può sempre scegliere e selezionare in qualsiasi momento la  combinazione (operazionale-regolatore di tensione) che preferisce

  • OPA1612 con regolatori di tensione TPS7,

  • OPA1612 con regolatori di tensione HxR,

  • operazionali a componenti discreti con regolatori di tensione TPS7,

  • operazionali a componenti discreti con regolatori di tensione HxR.

NCX2

Questo amplificatore è dotato della i/o board NCX2 che offre la possibilità all'utente di aggiungere operazionali e regolatori di tensione a componenti discreti.

La NCX2, in default, utilizza sempre nello stadio di buffer gli OPA1612, forse tra i migliori IC's presenti sul mercato per trasparenza e chiarezza sonora (senza aggiunta di colorazione),  la cui alimentazione è affidata ai piccoli e veloci regolatori di tensione TI TPS7 (LDO). Di base, quindi, la stesso circuito della precedente NCX.
