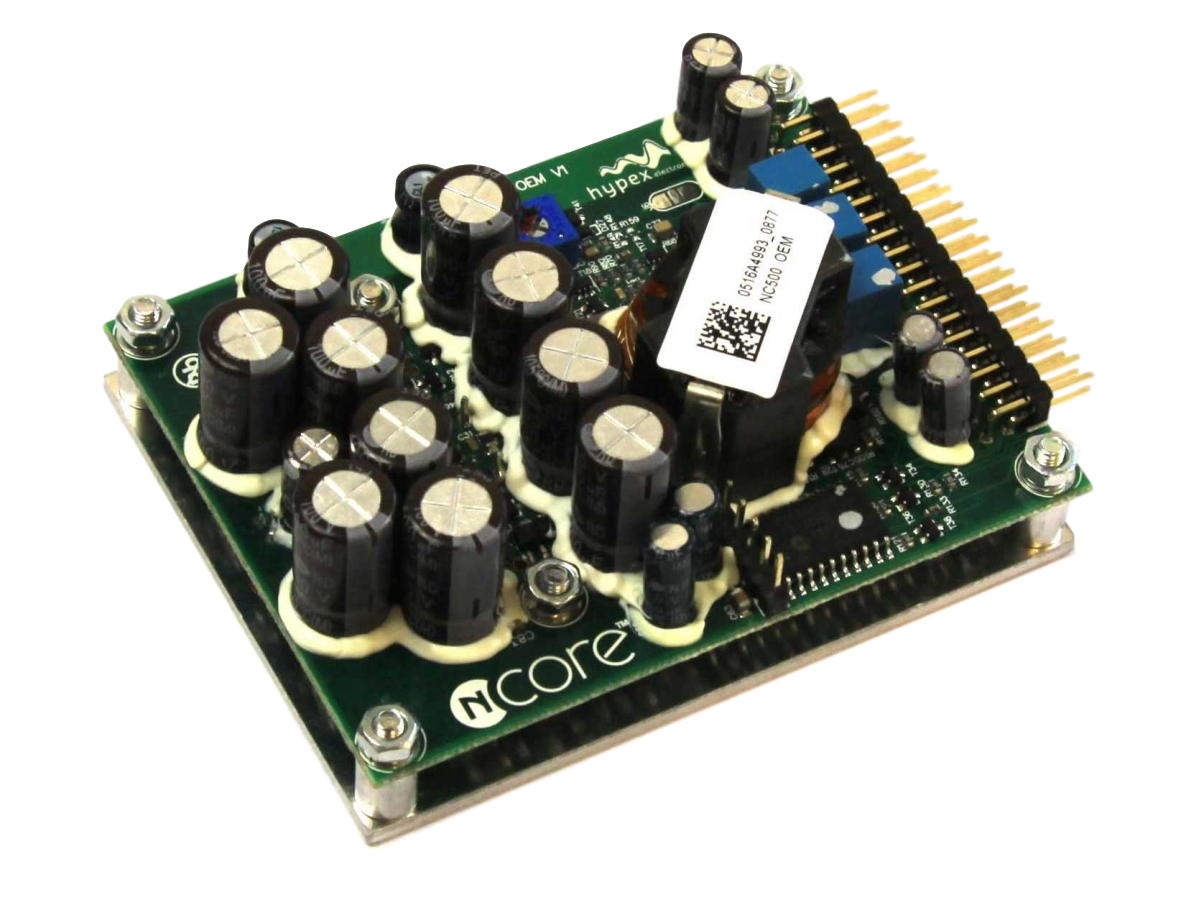

NC500

Modulo amplificatore mono in classe D ad altissime prestazioni. Attualmente considerato uno dei migliori amplificatori digitali presenti sul mercato, capace di esprimere un suono tridimensionale, dettagliato e cristallino ma allo stesso tempo "caldo" come i migliori amplificatori a valvole in classe A. I bassi sono profondi e controllati.  Come performances questo modulo è molto simile al top di gamma Hypex NC1200. La potenza è elevata ed i livelli di distorsione quasi inesistenti.

HYPEX NC500

- Ouput power: 550W(2Ω), 700W (4Ω), 400W (8Ω)

- Distorsion THD + N: 0,005% (20Hz<f<20kHz, 4Ω. Pout<PR/2)

- Power Bandwidth min. 35Khz

- Frequency Response  0-50Khz  (+0/-3dB. All loads.)

- SNR 135db
- PSRR 85db
- Output noise 10mV
- CMRR 65db all frequency
- Maximum output current: 28A

Questo amplificatore, concepito per il mercato OEM, è sprovvisto di input buffer board in modo da lasciare al costruttore la possibilità di realizzarla secondo le proprie esigenze. Ciò consente di poter scegliere, nella configurazione del proprio amplificatore, se associare al modulo NC500 la input buffer board di base (NC500 adapter) o la speciale input buffer board da noi realizzata (NCX2).



LA I/O BOARD DI BASE

NC500 CONVERTER

Questa i/o board prodotta dalla Hypex ha il pregio di non apportare alcuna colorazione al segnale audio.

Lo stadio di buffer utilizza gli op-amp LM4562 con i regolatori di tensione LDO .

Il gain complessivo (in combinazione con il modulo NC500 ) è di 26db.

L'impedenza di ingresso è di 47Kohm.

LA I/O BOARD DI BASE IMPLEMENTATA

NC500 CONVERTER + HxR

E' possibile incrementare le performances della i/o board di base sostituendo i regolatori di tensione LDO con gli Hypex HxR. In tal modo si riescono ad ottenere i seguenti miglioramenti:

  • rumore ultra basso

  • banda passante maggiore

  • eccellente CMRR

  • bassa impedenza di uscita indipendente dal carico

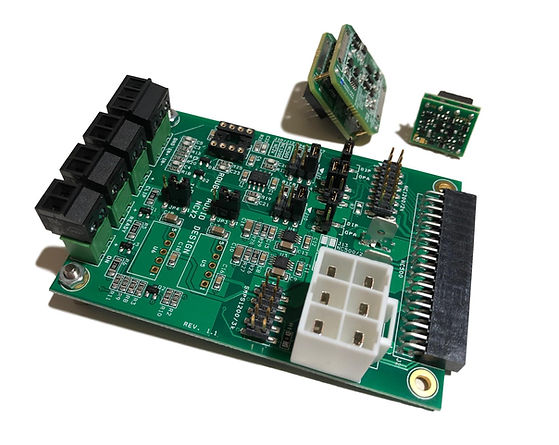

LA I/O BOARD AD ALTE PRESTAZIONI

ROUGE NCX2

La NCX2 è la nostra nuova i/o board ad alte prestazioni progettata per i moduli Hypex NC500, NC1200 ed NC2K. Gain: 26dB. Inpedenza di ingresso: 47K.



La NCX2, in default, utilizza sempre nello stadio di buffer gli OPA1612, forse tra i migliori IC's presenti sul mercato per trasparenza e chiarezza sonora (senza aggiunta di colorazione),  la cui alimentazione è affidata ai piccoli e veloci regolatori di tensione TI TPS7 (LDO). Di base, quindi, la stesso circuito della precedente NCX.

La novità, che rende unica la NCX2, è che la stessa è tuttavia predisposta per aggiungere un operazionale a componenti discreti su DIP8 ed i regolatori di tensione audiofili Hypex HxR. Tale "aggiunta", tuttavia, non fa venir meno l'impostazione di default del circuito ed i suoi componenti di base (OPA1612 + TI TPS7) in quanto, spostando sulla scheda gli appositi jumpers, l'utente può sempre scegliere e selezionare in qualsiasi momento la  combinazione (operazionale-regolatore di tensione) che preferisce

  • OPA1612 con regolatori di tensione TPS7,

  • OPA1612 con regolatori di tensione HxR,

  • operazionali a componenti discreti con regolatori di tensione TPS7,

  • operazionali a componenti discreti con regolatori di tensione HxR.

ALIMENTAZIONI. Per alimentare ogni  modulo amplificatore NC500 è necessario utilizzare l'apposita PSU switching  Hypex SMPS1200A700.

HYPEX SMPS1200A700 High Line Input Voltage: 190-250Vac, Low Line Input Voltage: 95-130Vac, Output Voltage: 2x85Vdc, Max. Output power at 230Vac: 2x600W into 4 Ohm load, 2x340W into 8 Ohm load, Switching Frequency: 100kHz

APPLICAZIONI - APPLICATIONS
  • Hi-end mono, stereo and multichannel amps

  • Hi-end home theatre solutions

  • ​Monitor loudspeakers for recording and mastering studios

AMPLIFICATORI BASATI SU QUESTO MODULO
