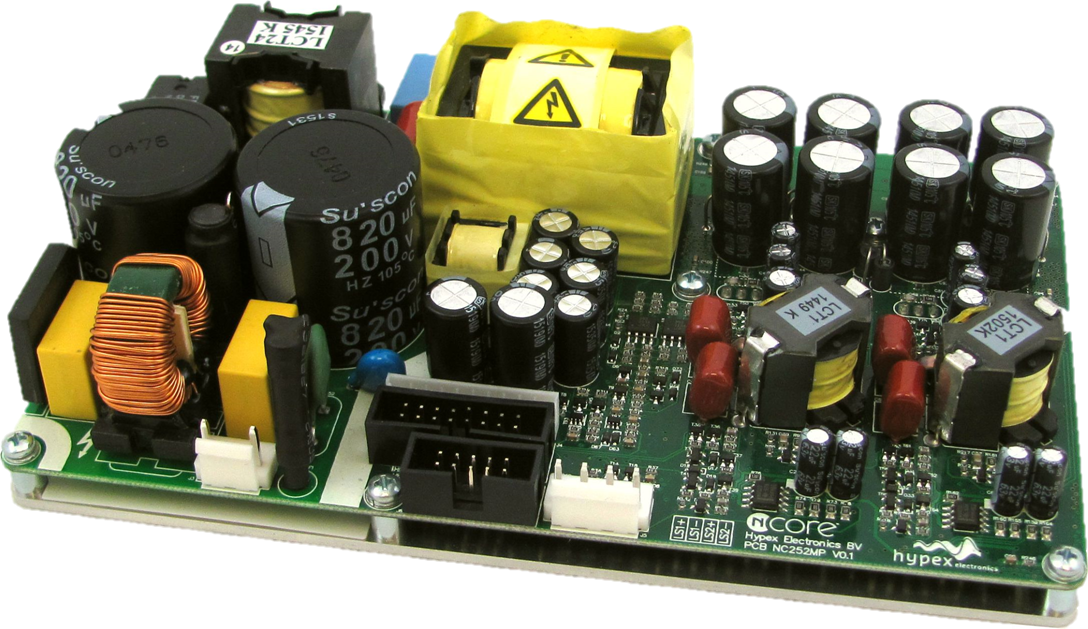

NC252MP

Modulo di amplificazione stereo con alimentazione self contained.  Potenza massima Wrms: 2x180W(2Ω),  2x250W (4Ω),  2x200W (8Ω).

Il modulo di amplificazione NC252MP incorpora un'alimentazione in standby a bassa potenza (soddisfa i requisiti di ERP Lot 6, requisiti da 0,5W di 2013), un alimentatore switching ad alta efficienza ed un amplificatore in classe D ad alte prestazioni in un unico modulo di potenza compatto e facilmente installabile.

L'amplificatore utilizzato nel modulo NC252MP è un amplificatore digitale in classe D ad alto rendimento, destinato ad un'ampia gamma di applicazioni audio, sia per uso pro-studio sia per uso domestico. Le principali caratteristiche distintive sono la risposta in frequenza piatta indipendentemente dall'impedenza di carico, la distorsione indipendente dalla frequenza ed i bassi livelli di interferenze EMI.

Il controllo si basa su un anello auto-oscillante controllato da fase a fase che elimina il feedback nello stadio di uscita.

L'alimentazione SMPS che fornisce la potenza all'amplificatore è un convertitore a mezzo ponte compatto, ad alta potenza, altamente efficiente e con rettifica sincrona sulle linee di uscita principali. Queste proprietà rendono questa tecnologia ideale per alimentare gli amplificatori audio di classe D.



Per applicazioni che richiedono una modalità di standby, il modulo è dotato anche di un SMPS di standby a basso consumo/potenza. Inoltre, per ottenere la compatibilità di ingresso di rete universale, l'alimentazione è fornita di un apposito circuito che la rende compatibile automaticamente con l'alta tensione (190-250Vac) e la bassa tensione (95-130Vac).

ll connettore Hypex Channel Extension prevede un canale amplificatore per tweeter a bassa potenza (NC100HF).

HYPEX NC252MP
  • Max ouput power: 2x180W(2Ω), 2x250W (4Ω), 2x200W (8Ω)

  • Max ouput power BTL: 400W (4Ω), 500W (8Ω)

  • Distorsion THD + N: 0,0015% (20Hz<f<20kHz, 4Ω. Pout<PR/2)

  • Power Bandwidth 20-35Khz

  • Frequency Response  10hz-50Khz  (+0/-3dB. All loads.)

  • Voltage Gain 25,5db

  • Input Impedance 47Kohm

  • SNR 121

  • Output noise 30mV

  • CMRR 71db all frequency

  • Maximum output current: 17,5A

Questo amplificatore a due canali può essere utilizzato a ponte nella configurazione Bridge Tied Load arrivando così ad erogare in mono una potenza massima di picco di 400W(4) e 500W(8)). Questo è particolarmente utile per pilotare alti carichi di impedenza. Infatti l'impedenza di carico che ogni canale dell'amplificatore "vede" è la metà impedenza caratteristica dell'altoparlante collegato. Pertanto il carico minimo pilotabile dall'amplificatore in configurazione BTL è di 4Ω. Tuttavia è preferibile scegliere questa configurazione solo con un carico di 8Ω o superiore.

APPLICAZIONI - APPLICATIONS
  • Audiophile power amplifiers

  • Multichannel and home theatre solutions

  • ​Monitor loudspeakers for recording and mastering studios

  • Active loudspeakers

  • PA systems

AMPLIFICATORI BASATI SU QUESTO MODULO
